Alacsony nyomásesés
Kisebb szűrőoldali ellenállás lehetősége.
MESP = Micro-Electrostatic Precipitation
MESP technológia – mikro-elektrosztatikus légszűrés légtechnikai rendszerekhez
A MESP® – Micro-Electrostatic Precipitation – a levegőben szálló részecskéket elektromosan feltölti, majd intenzív elektromos tér segítségével választja le. A technológia egyik legfontosabb rendszerszintű sajátossága, hogy nagy hatékonyságú részecskeleválasztás mellett alacsony légellenállással és mosható, újrahasználható szűrőcellákkal alkalmazható.
Műszaki egyeztetést kérek Megnézem, hogyan működik
Légkezelők • légcsatornák • retrofit • új rendszerek • OEM-integráció
Működés
Nem sűrű szűrőközegen préseli át a levegőt. Elektromos térrel választja le a részecskéket.
-
Szennyezett levegő
A szennyezett levegő belép a MESP egységbe.
-
Elektromos töltés
A levegőben lévő részecskék elektromos töltést kapnak.
-
Leválasztás elektromos térben
A feltöltött részecskék a MESP cella intenzív elektromos terébe jutnak.
-
Tisztított levegő
A részecskék a gyűjtőfelületekhez vonzódnak és ott megtapadnak; a megtisztított levegő továbbhalad.
A MESP a klasszikus elektrosztatikus leválasztás elvéből indul ki, de kompakt, szigetelt elektródastruktúrával alkalmazza azt légtechnikai rendszerekben.
Miért érdekes?
A szűrés nem csak levegőminőségi kérdés. Légtechnikai kérdés is.
A légszűrő ellenállása része annak a nyomáskülönbségnek, amelyet a ventilátornak le kell küzdenie. Ezért ugyanazt a szűrési feladatot nem mindegy, mekkora nyomáseséssel oldjuk meg.
Mosható cella
A szűrőelem tisztítható és újra használható.
Kevesebb fogyóanyag
Csökkenthető a rendszeres eldobható szűrőcsere és az abból származó hulladék.
Rendszerbe integrálható
Meglévő és új légtechnikai rendszerekben egyaránt vizsgálható.
Mérhető üzleti hatás
Az energia-, csere- és karbantartási költség a konkrét rendszer adataiból számítható.

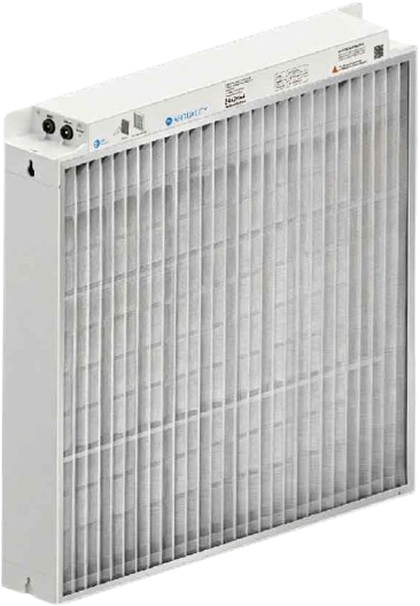

Műszaki metszet
Mi történik a MESP cellában?
A gyártói technológiai leírás szerint a feltöltött részecskék egy sűrű elektromos térrel rendelkező, szigetelt elektródastruktúrába kerülnek. A kialakítás célja, hogy a részecskék leválasztása ne kizárólag egy sűrű mechanikai szűrőközeg pórusméretétől függjön.
A pontos feszültség-, hatásfok- és geometriai adatok mindig az adott MESP modell adatlapja szerint érvényesek.
Rendszerszintű hatás
A nyomásesésből energia lesz. A szűrőcseréből költség és hulladék.
A ventilátor villamosenergia-igénye összefügg a szállított légmennyiséggel, a leküzdendő nyomáskülönbséggel, az üzemidővel és a ventilátor/hajtás hatásfokával. Ezért egy alacsonyabb ellenállású szűrési megoldás különösen nagy légmennyiség és hosszú üzemidő mellett lehet energetikailag érdekes.
A másik oldal az életciklus: hány szűrőt vásárol a rendszer évente, mennyi a csere munkadíja, milyen hulladék keletkezik, és mennyibe kerül a MESP cellák tisztítása. Ezeket nem általános százalékból, hanem az Ön rendszeréből számoljuk.
Energia
- ΔpSzűrő nyomásesése
- PVentilátorteljesítmény
- kWhÉves energia
- FtEnergiaköltség
Életciklus
- dbSzűrőcsere
- FtSzűrő és munkadíj
- kgHulladék
- FtÉletciklusköltség
Kalkulátor
Mekkora lehet a különbség az Ön rendszerében?
Adja meg a légmennyiséget, a jelenlegi szűrő átlagos nyomásesését, a tervezett MESP nyomásesését, az éves üzemórát és az energiaárat. A kalkulátor előzetesen megmutatja a szűréshez kapcsolódó ventilátorenergia-különbséget.
Előzetes eredmény
Töltse ki a csillaggal jelölt mezőket, majd indítsa el a számítást. Az eredmény azonnal megjelenik, e-mail-cím megadása nélkül.
- Összes becsült éves különbség –
- Becsült ventilátorenergia-különbség –
- Becsült energiaköltség-különbség –
- Becsült szűrő- és életciklusköltség-különbség –
- Egyszerű megtérülés –
- Elkerült eldobható szűrő –
A megadott nyomásesések alapján nem számítható ventilátorenergia-megtakarítás.
Érzékenység a nyomásesésre
Forgatókönyv, nem konfidenciasáv: a jelenlegi szűrő nyomásesését 20%-kal alacsonyabbra és magasabbra véve.
| Forgatókönyv | Jelenlegi Δp | kWh/év | Ft/év |
|---|
A számítás módja
- Légmennyiség: Q [m³/h] ÷ 3600 = Q [m³/s]
- Nyomásesés-különbség: jelenlegi Δp − MESP Δp [Pa]
- Ventilátorteljesítmény-különbség: Q [m³/s] × Δp-különbség ÷ hatásfok [W]
- Éves energia: teljesítmény × üzemóra ÷ 1000 [kWh/év]
- Életciklus: jelenlegi szűrő-, munka- és hulladékköltség − MESP tisztítási költség [Ft/év]
- Egyszerű megtérülés: beruházás ÷ összes éves különbség [év]
Fontos: Az eredmény előzetes mérnöki becslés, nem ajánlat és nem garantált megtakarítás. A tényleges energiafelhasználást a ventilátor jelleggörbéje, szabályozása, rendszerellenállás, légmennyiség, terhelési profil, szűrő állapota és egyéb üzemi körülmények befolyásolják. Projekt-döntéshez helyszíni/adatlap-alapú műszaki validáció szükséges.
Alkalmazás
Hol vizsgálható a MESP alkalmazása?
Légkezelő gépekben (AHU)
Légcsatornában
Fan-coil és kapcsolódó légkezelési megoldásokban modellfüggően
Meglévő rendszerek korszerűsítésénél
Új légtechnikai rendszerek tervezésénél
OEM és gépgyártói integrációban
Nem minden rendszer azonos. A megfelelő kialakítást a légmennyiség, a rendelkezésre álló hely, a szennyezés jellege, az üzemi környezet és a karbantarthatóság együtt határozza meg.
Kapcsolódó oldalaink: meglévő légkezelők korszerűsítése (retrofit) · elektrosztatikus szűrő meglévő és új légkezelőkhöz · ipari légszűrési feladatok és megoldásválasztás
Alkalmasság
Nem azt kérdezzük először, hogy „melyik MESP kell?”. Hanem azt, hogy milyen rendszerbe kerül.
Az előzetes vizsgálathoz jellemzően ezekre az adatokra van szükség:
- Légmennyiség
- Jelenlegi szűrőfokozatok
- Nyomásesés
- Légkezelő vagy csatorna mérete
- Ventilátoradatok
- Éves üzemóra
- Szennyezés jellege
- Hőmérséklet és páratartalom
- Hozzáférés a tisztításhoz
- Elvárt levegőminőség
MESP és HEPA
Más működési elv, más rendszerhatás – az alkalmazás dönti el.
A HEPA mechanikai szűrőközeggel, a MESP elektrosztatikus leválasztással dolgozik. Emiatt eltér a nyomásesésük, karbantartásuk, csereigényük és alkalmazási logikájuk. Olyan területen, ahol szabvány, validált technológiai folyamat vagy hatósági előírás konkrét HEPA fokozatot követel meg, ezt a MESP nem írja felül. Más HVAC alkalmazásokban viszont érdemes műszakilag összevetni a megoldásokat.
Tervezők / OEM
MESP-et tervezne rendszerbe vagy termékbe?
A technológia értéke akkor használható ki igazán, ha nem utólagos „dobozként”, hanem a teljes légtechnikai rendszer részeként méretezzük. Tervezőknek, integrátoroknak és légkezelőgyártóknak műszaki egyeztetést, modellválasztási támogatást és rendelkezésre álló gyártói dokumentációt biztosítunk.
Dokumentáció
Állítás helyett adat.
A technológiai és termékoldalakon csak az adott modellhez igazolt műszaki adatot, tanúsítványt vagy vizsgálati eredményt jelenítjük meg. A gyártó egyes AHU MESP termékeinél többek között UL, CE, CB és RoHS megfelelőséget, valamint külön részecske- és mikrobiológiai vizsgálatokat tüntet fel. Az Ön projektjéhez mindig a kiválasztott modell dokumentációját adjuk.
GYIK
Gyakori kérdések
Mit jelent a MESP?
Micro-Electrostatic Precipitation, magyarul mikro-elektrosztatikus leválasztás.
A MESP ugyanaz, mint a hagyományos ESP?
Az alapelv rokon, de a MESP kompakt, szigetelt elektródastruktúrát alkalmaz. A konkrét konstrukció és teljesítmény gyártó- és modellfüggő.
Mosható a MESP cella?
A NUXON által alkalmazott AirQuality MESP termékcsalád több megoldása mosható, újrahasználható cellával készül. A tisztítás módját és ciklusát az adott modell és terhelés alapján kell meghatározni.
Mekkora a nyomásesése?
Nem egyetlen univerzális szám. A gyártó egyes AHU modelleknél alacsony nyomásesést ad meg; a tervezésnél mindig a kiválasztott modell, légsebesség és üzemi pont adatát használjuk.
Kiváltja a HEPA szűrőt?
Nem általánosan. Ha egy alkalmazás előírás szerint meghatározott HEPA osztályt igényel, azt az előírást kell teljesíteni. Más HVAC feladatoknál műszaki összehasonlítás végezhető.
Termel ózont?
Az elektrosztatikus technológiáknál az ózon releváns vizsgálati kérdés. Csak a kiválasztott termékhez tartozó mérési/tanúsítási adattal teszünk számszerű állítást.
Mennyi energiát takarít meg?
A megtakarítás nem fix százalék. A jelenlegi és új nyomásesés, légmennyiség, üzemidő, ventilátorhatásfok és szabályozás alapján számítható.
Meglévő légkezelőbe beépíthető?
Sok esetben vizsgálható retrofitként, de a helyigény, légsebesség, elektromos ellátás, hozzáférés és üzemi környezet alapján kell dönteni.
Műszaki egyeztetés
Nézzük meg, mit jelentene a MESP az Ön rendszerében.
Küldje el a rendelkezésre álló alapadatokat. Első körben azt vizsgáljuk meg, hogy a MESP műszakilag releváns-e, milyen adatok hiányoznak a méretezéshez, és van-e értelme részletes energetikai vagy lifecycle számítást készíteni.
